Hizmetlerimiz

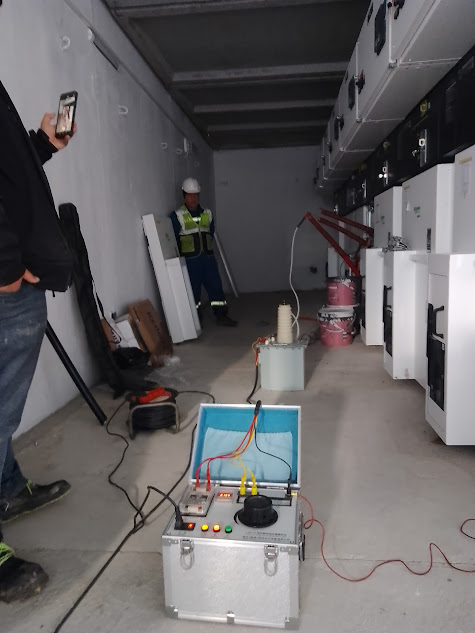

35 Kv ta Kadar KABLO tESTLERİ

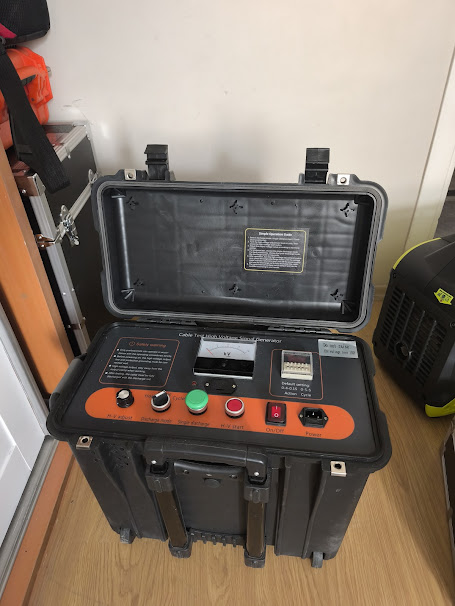

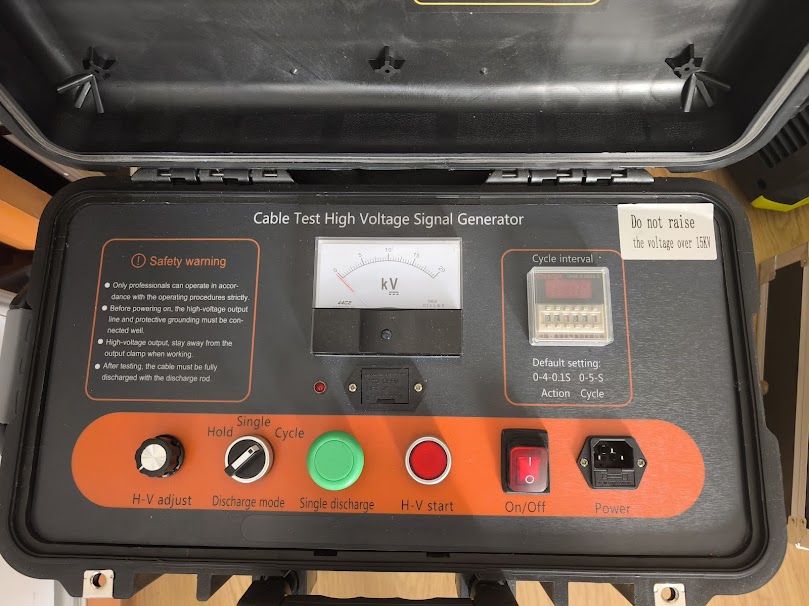

35 kV'a kadar kablo testleri, orta gerilim (OG) seviyesindeki enerji kablolarının devreye alınmasından önce veya işletmedeyken güvenli çalışıp çalışmadığını kontrol etmek amacıyla yapılan uluslararası standartlara uygun test süreçleridir. Bu testler, kablo izolasyonundaki zayıflıkları ve olası üretim/montaj hatalarını henüz arızaya dönüşmeden tespit etmeyi sağlar.

Başlıca Test Türleri Nelerdir?

• İzolasyon Direnci (Meger) Testi: Kablonun iletkenleri ile toprak veya diğer iletkenler arasındaki yalıtım direncini ölçerek genel bir durum kontrolü yapar.

• Kablo Damar Sürekliliği ve Faz Sırası Testi: Kablolarda kopukluk olup olmadığını ve bağlantıların doğru sırada (R-S-T) yapılıp yapılmadığını doğrular.

• Çok Düşük Frekans (VLF - Very Low Frequency) İzolasyon Testi: 35 kV gibi orta gerilim kabloları için en önemli testlerden biridir. 0.1 Hz frekansında yüksek gerilim uygulayarak kablo izolasyonunun dayanıklılığını test eder ve zayıf noktaları delerek ortaya çıkarır.

• Kablo Kılıfı Testi: Polietilen kılıfın toprakla temas eden kısımlarında herhangi bir hasar veya delik olup olmadığını kontrol eder.

Neden Önemlidir?

• Can ve Mal Güvenliği: Beklenmedik kısa devrelerin ve patlamaların önüne geçerek işletme güvenliğini sağlar.

• Arızaları Önceden Yakalama: Kablo henüz yer altındayken gizli kusurların tespit edilmesine olanak tanır.

• Yatırımın Korunması: Enerji kesintilerinden kaynaklı üretim kayıplarını ve maliyetli kablo değişimlerini engeller.

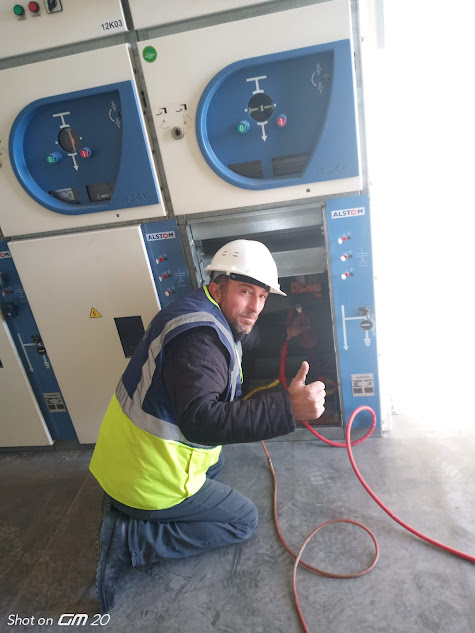

Bu testler genellikle özel test araçlarına (mobil laboratuvarlar) monte edilmiş gelişmiş cihazlarla, uzman ekipler tarafından gerçekleştirilir.

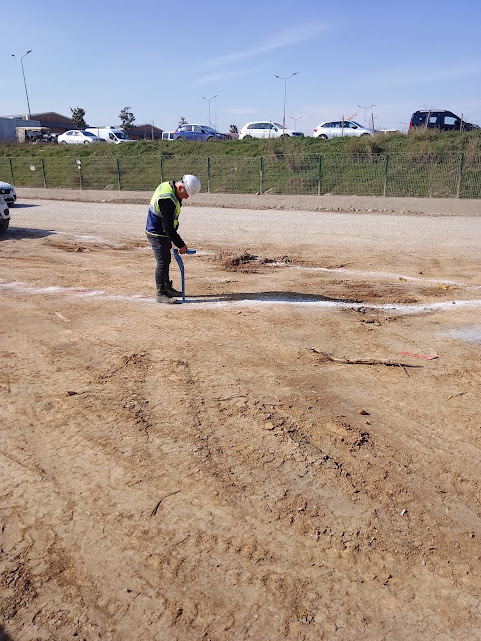

Kablo Güzergah Ve Derinlik Tespiti

Kablo güzergah ve derinlik tespiti, yer altındaki enerji, haberleşme veya boru hatlarının tam olarak nereden geçtiğini ve yerin kaç santimetre/metre altında yer aldığını kazı yapmadan belirleyen non-destekleyici (tahribatsız) bir tespit yöntemidir.

Süreç Nasıl İşler?

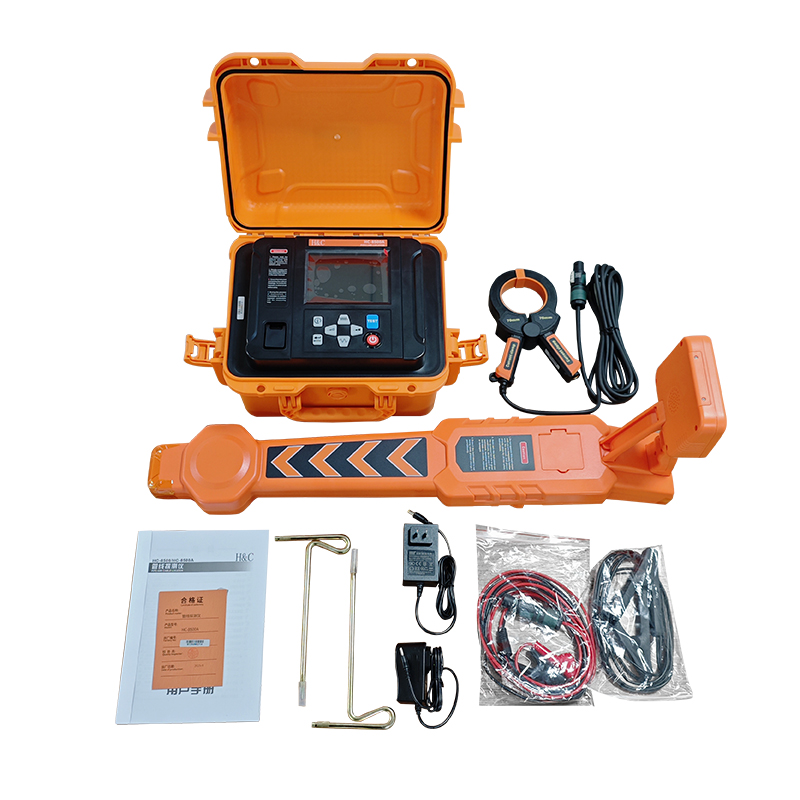

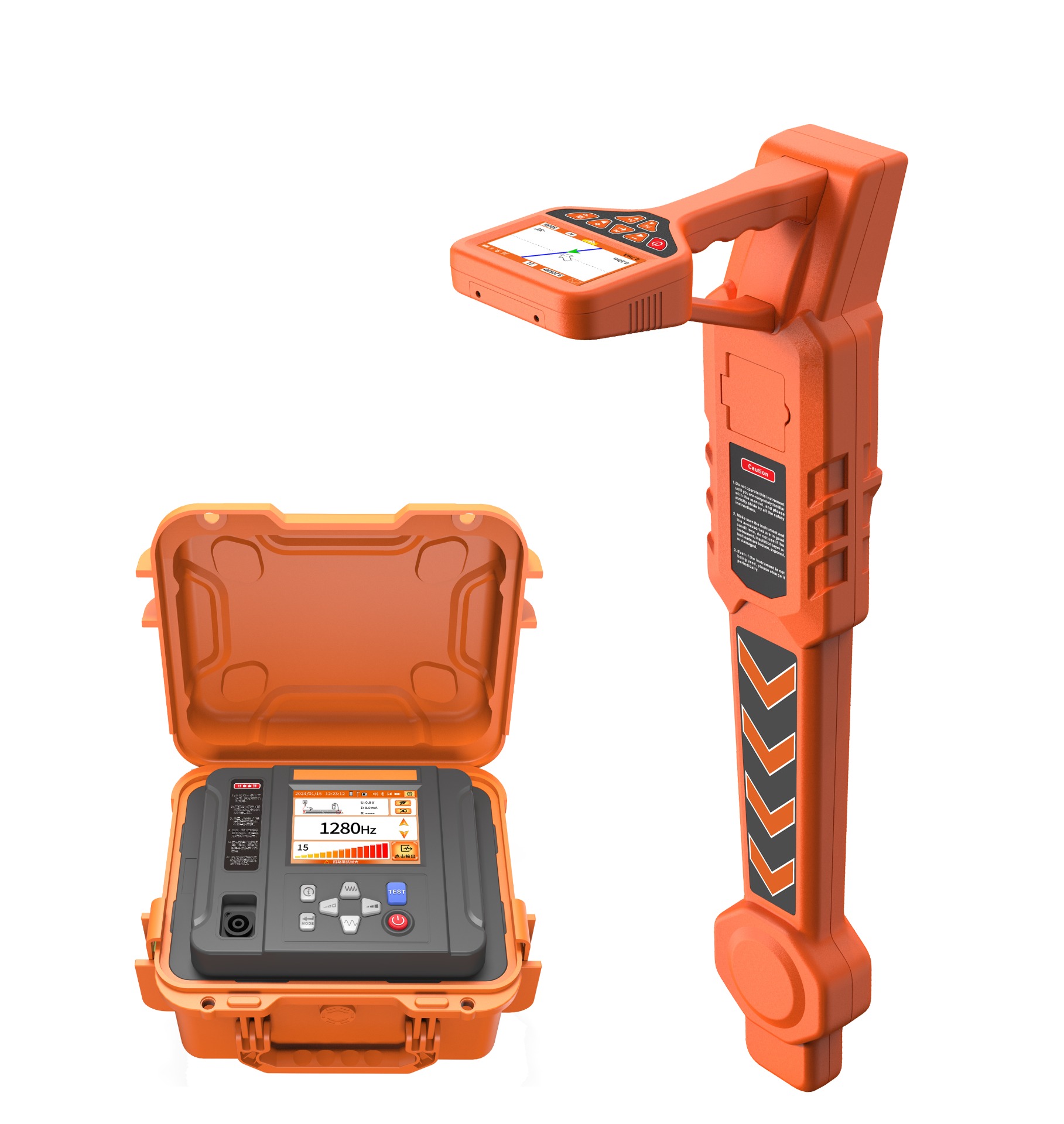

• Elektromanyetik İndüksiyon: Kablo güzergah tespit cihazının vericisi (transmitter) yardımıyla kabloya özel bir sinyal verilir veya kablonun zırhından akım geçmesi sağlanır.

• Alıcı (Receiver) İle Takip: Saha personeli, elindeki alıcı cihazla yüzeyde tarama yapar. Cihaz, kablonun yaydığı elektromanyetik alanı takip ederek hattın tam güzergahını ekrana yansıtır.

• Derinlik Ölçümü: Cihaz üzerindeki özel hesaplama fonksiyonları (genellikle 30° kuralı veya dahili sensörler) kullanılarak kablonun yer altındaki derinliği hassas bir şekilde hesaplanır.

Neden Önemlidir?

• Kazı Güvenliği (Altyapı Kazı Kazaları): Yeni bir kazı veya altyapı çalışması yapılmadan önce mevcut kabloların yeri belirlenerek elektrik kablolarının kopması veya iş kazalarının önüne geçilir.

• Zaman ve Maliyet Tasarrufu: Arıza durumunda veya yeni hat çekimlerinde yanlış yerlerin kazılmasını engeller.

• Haritalandırma: Mevcut altyapının güncel ve doğru planlarının (as-built) oluşturulmasına olanak tanır.

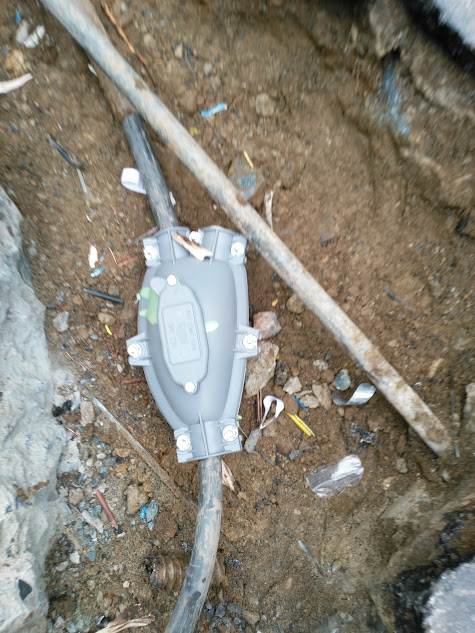

Yeraltı Kablosu Ek Yapımı

Yeraltı kablo ek yapımı, kesilen, arızanan veya boyu yetmeyen yer altı enerji (AG/OG) ve haberleşme kablolarının, elektriksel ve mekanik bütünlüğünü bozmayacak şekilde, özel malzemeler kullanılarak güvenli bir şekilde birbirine bağlanması işlemidir.

Süreç Nasıl İşler?

• Hazırlık ve Soyma: Kablo uçları belirlenen standart ölçülerde soyulur; yarı iletken tabakalar, yalıtkanlar ve iletkenler özel aparatlarla zarar verilmeden temizlenir.

• İletken Bağlantısı: Kablonun metal iletkenleri (bakır veya alüminyum), akım taşıma kapasitesine uygun pres pabuçları, skotçlar veya mekanik ek mufları yardımıyla sıkıca birleştirilir.

• İzolasyon ve Yalıtım: Açıkta kalan iletkenler ve ek bölgesi, gerilim seviyesine uygun olarak (özellikle orta gerilimde) daralan makaronlar, soğuk/sıcak büzüşmeli ek mufları veya reçine dolgulu ek kitleri ile tamamen yalıtılır.

• Dış Kılıf ve Zırh Koruması: Kablonun mekanik dayanımını ve toprak altındaki sızdırmazlığını sağlamak için dış kılıf ve zırh bağlantıları tamamlanarak ek muhafaza altına alınır.

Neden Önemlidir?

• Su Sızdırmazlık ve İzolasyon: Toprak altındaki neme, suya ve kimyasallara karşı mükemmel sızdırmazlık sağlayarak kısa devreleri önler.

• Mekanik Dayanım: Toprak hareketlerine ve dış etkenlere karşı ek yerinin kablonun geri kalanı kadar dayanıklı olmasını sağlar.

• Kesintisiz Enerji: Uzun mesafeli hatlarda veya arıza onarımlarında kablonun tamamen değiştirilmesine gerek kalmadan ekonomik ve kalıcı bir çözüm sunar.

Bu işlem, özellikle orta gerilim (35 kV'a kadar) hatlarında yüksek uzmanlık, titizlik ve uygun ek malzemesi (muf) kullanımı gerektirir.

AC Kablo Testleri

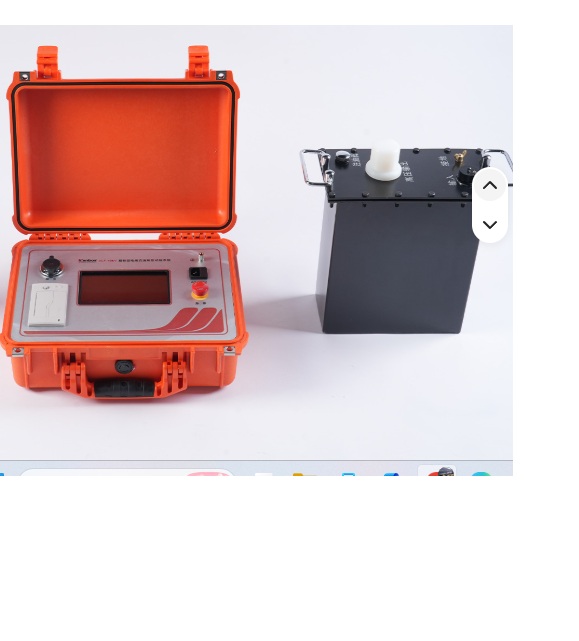

90 Kv VLF Testleri

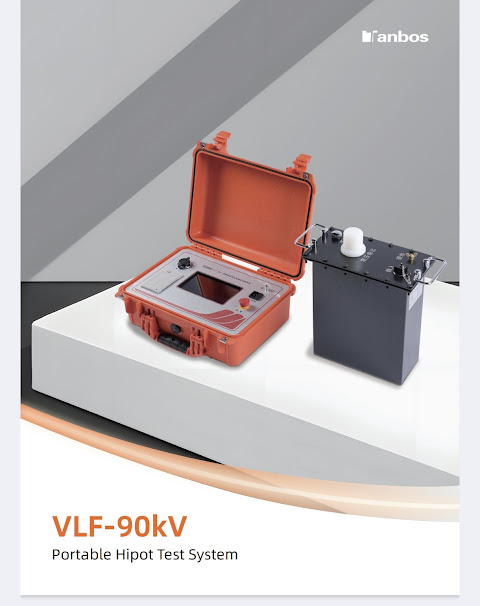

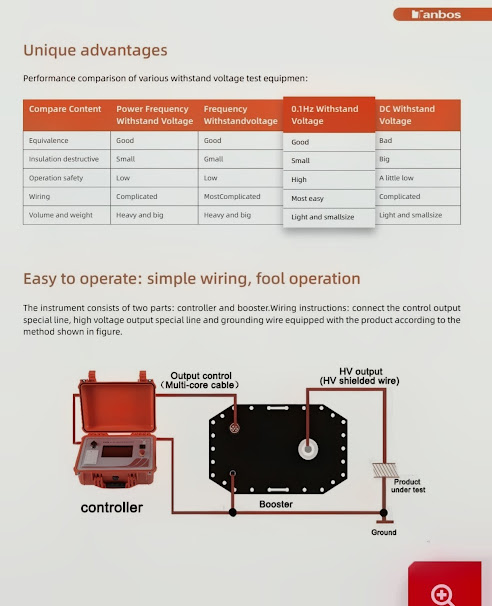

90 kV VLF (Çok Düşük Frekans) Testi, genellikle 0.02 Hz ile 0.1 Hz arasında değişen düşük frekanslı alternatif akım (AC) kullanarak orta ve yüksek gerilim kablolarının (özellikle XLPE veya EPR yalıtımlı kablolar) izolasyon sağlamlığını test eden gelişmiş bir non-destekleyici (tahribatsız) tanı yöntemidir.

Ne İçin ve Nasıl Uygulanır?

• Çalışma Prensibi: Standart 50/60 Hz şebeke frekansında uzun kabloları test etmek çok büyük ve ağır trafo sistemleri gerektirir. VLF teknolojisi frekansı 0.1 Hz'e düşürerek, devasa güç ihtiyaçlarını ortadan kaldırır ve taşınabilir test cihazlarıyla (mobil test laboratuvarlarıyla) yüksek gerilim testlerinin sahada kolayca yapılmasını sağlar.

• Tanı Entegrasyonları (Tan Delta ve Kısmi Deşarj): 90 kV VLF test cihazları sıklıkla Tan Delta (Dielektrik Kayıp) ve Kısmi Deşarj (PD) ölçüm modülleriyle birlikte kullanılır. Böylece sadece kablonun dayanıp dayanmadığı görülmez, aynı zamanda yalıtımın yaşlanma durumu ve mikro düzeydeki zayıflıkları da analiz edilir. Sadece mevcut hatalı veya zayıf bölgelerin (üretim hatası, montaj kusuru, su ağaçlanması) kontrollü bir şekilde test sırasında deşarj olmasını sağlayarak ani saha arızalarının önüne geçer.
